UBD 162 001
Unterflur-Bodendose UBD 160 ohne Schutzkante inkl. belegtem Deckel aus 4mm SVZ mit Ausschnitt
Download
UBD 162 001, 5522-01-241-300.pdf
Bodenaufbauhöhe von Roh- bis Fertigboden:
- (4 FLF): min. 103mm, max. 198mm

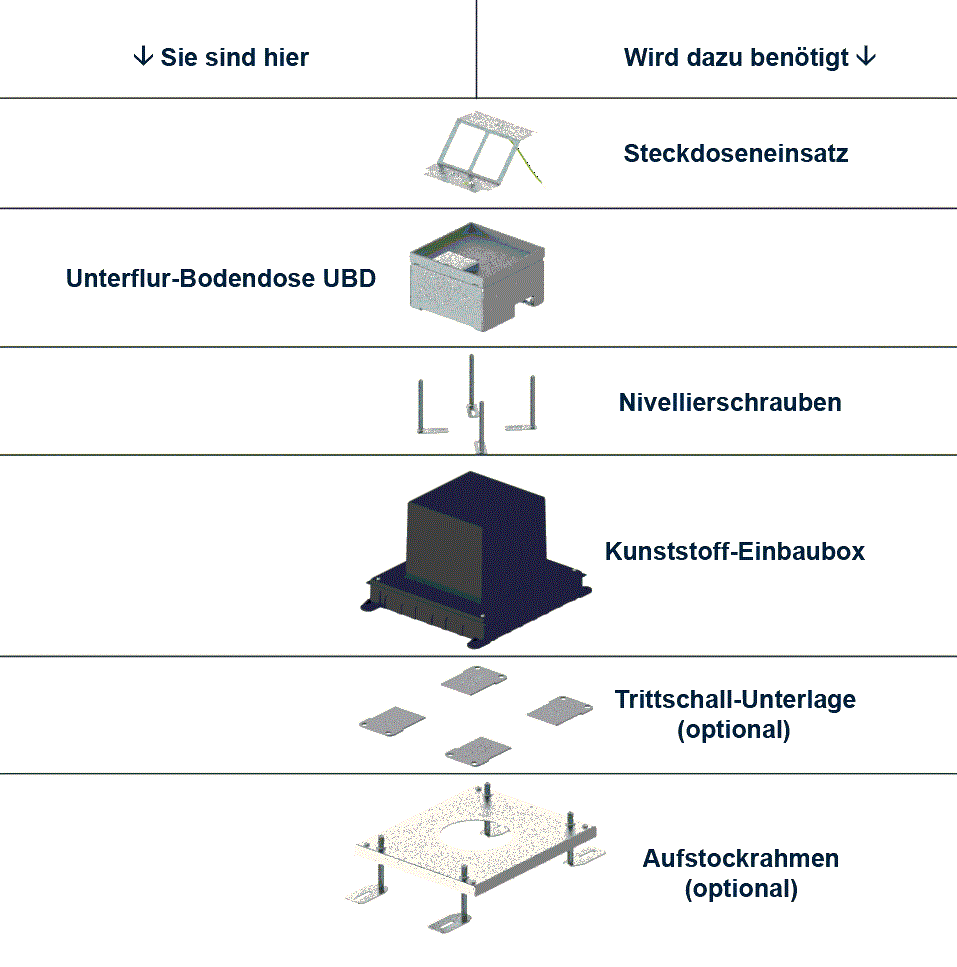

Vorgeschlagenes Zubehör
![[UBD 001 002] Trittschall-Unterlage, 3mm](/web/image/product.product/1345/image_128/%5BUBD%20001%20002%5D%20Trittschall-Unterlage%2C%203mm?unique=2dc6e72)
![[UBD 001 070] Nivellierschrauben Länge 70mm](/web/image/product.product/1355/image_128/%5BUBD%20001%20070%5D%20Nivellierschrauben%20L%C3%A4nge%2070mm?unique=3984e0d)
![[UBD 001 095] Nivellierschrauben Länge 95mm](/web/image/product.product/1357/image_128/%5BUBD%20001%20095%5D%20Nivellierschrauben%20L%C3%A4nge%2095mm?unique=741b1bf)
![[UBD 001 120] Nivellierschrauben Länge 120mm](/web/image/product.product/1361/image_128/%5BUBD%20001%20120%5D%20Nivellierschrauben%20L%C3%A4nge%20120mm?unique=741b1bf)
![[UBD 160 150] Steckdoseneinsatz für 3Stk. 45x45 und 4Stk. MH Ausschnitte](/web/image/product.product/1524/image_128/%5BUBD%20160%20150%5D%20Steckdoseneinsatz%20f%C3%BCr%203Stk.%2045x45%20und%204Stk.%20MH%20Ausschnitte?unique=f0c98d6)
![[UBD 160 165] Steckdoseneinsatz für 4 FLF inkl. Erddraht, leer](/web/image/product.product/1543/image_128/%5BUBD%20160%20165%5D%20Steckdoseneinsatz%20f%C3%BCr%204%20FLF%20inkl.%20Erddraht%2C%20leer?unique=21ae0a9)
![[UBD 160 166] Steckdoseneinsatz für 4 FLF inkl. Erddraht, 2x T13, weiss](/web/image/product.product/1545/image_128/%5BUBD%20160%20166%5D%20Steckdoseneinsatz%20f%C3%BCr%204%20FLF%20inkl.%20Erddraht%2C%202x%20T13%2C%20weiss?unique=388b6cf)
![[UBD 160 167] Steckdoseneinsatz für 4 FLF inkl. Erddraht, 1x T13 weiss und 1x T13 schwarz](/web/image/product.product/1593/image_128/%5BUBD%20160%20167%5D%20Steckdoseneinsatz%20f%C3%BCr%204%20FLF%20inkl.%20Erddraht%2C%201x%20T13%20weiss%20und%201x%20T13%20schwarz?unique=ef6ca0c)
![[UBD 160 168] Steckdoseneinsatz für 4 FLF inkl. Erddraht, 1x 3xT13/s, weiss](/web/image/product.product/1549/image_128/%5BUBD%20160%20168%5D%20Steckdoseneinsatz%20f%C3%BCr%204%20FLF%20inkl.%20Erddraht%2C%201x%203xT13-s%2C%20weiss?unique=d252709)
![[UBD 160 169] Steckdoseneinsatz für 4 FLF inkl. Erddraht, 1x 3xT13, weiss](/web/image/product.product/1551/image_128/%5BUBD%20160%20169%5D%20Steckdoseneinsatz%20f%C3%BCr%204%20FLF%20inkl.%20Erddraht%2C%201x%203xT13%2C%20weiss?unique=3ad08fb)
![[UBD 160 198] Kunststoff-Einbaubox, schwarz zu UBD 160, oben: 170x170mm, unten: 260x310mm, H: 185mm](/web/image/product.product/1565/image_128/%5BUBD%20160%20198%5D%20Kunststoff-Einbaubox%2C%20schwarz%20zu%20UBD%20160%2C%20oben:%20170x170mm%2C%20unten:%20260x310mm%2C%20H:%20185mm?unique=21ae0a9)
![[UBD 160 210] Aufstock-Rahmen aus SVZ inkl. 95mm Niv.Schrauben zu UBD 160 und 210](/web/image/product.product/6120/image_128/%5BUBD%20160%20210%5D%20Aufstock-Rahmen%20aus%20SVZ%20inkl.%2095mm%20Niv.Schrauben%20zu%20UBD%20160%20und%20210?unique=d252709)
![[UBD 160 211] Aufstock-Rahmen aus SVZ inkl. 170mm Nivellierschrauben zu UBD 160 und 210](/web/image/product.product/6123/image_128/%5BUBD%20160%20211%5D%20Aufstock-Rahmen%20aus%20SVZ%20inkl.%20170mm%20Nivellierschrauben%20zu%20UBD%20160%20und%20210?unique=3f3860f)
Alternative Produkte
Vergleichen
![[UBD 160 153] Unterflur-Bodendose UBD 160 aus Chromstahl inkl. belegtem Blinddeckel](/web/image/product.product/1575/image_1024/%5BUBD%20160%20153%5D%20Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20belegtem%20Blinddeckel?unique=f2db60e)
![[UBD 160 155] Unterflur-Bodendose UBD 160 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 15mm Vertiefung und 1 Schnurauslass](/web/image/product.product/8948/image_1024/%5BUBD%20160%20155%5D%20Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2015mm%20Vertiefung%20und%201%20Schnurauslass?unique=93c6f60)
![[UBD 160 156] Unterflur-Bodendose UBD 160 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 15mm Vertiefung und 1 Bürstenauslass](/web/image/product.product/1581/image_1024/%5BUBD%20160%20156%5D%20Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2015mm%20Vertiefung%20und%201%20B%C3%BCrstenauslass?unique=21ae0a9)
![[UBD 160 157] Unterflur-Bodendose UBD 160 aus Chromstahl inkl. belegtem Deckel und 1 Schnurauslass](/web/image/product.product/1537/image_1024/%5BUBD%20160%20157%5D%20Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20belegtem%20Deckel%20und%201%20Schnurauslass?unique=948cff0)
![[UBD 160 158] Unterflur-Bodendose UBD 160 aus Chromstahl inkl. belegtem Deckel und 1 Bürstenauslass](/web/image/product.product/1539/image_1024/%5BUBD%20160%20158%5D%20Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20belegtem%20Deckel%20und%201%20B%C3%BCrstenauslass?unique=f28dfd1)
![[UBD 160 159] Unterflur-Bodendose UBD 160 aus Chromstahl inkl. Blinddeckel mit Kante, geschlossen, und 15mm Vertiefung](/web/image/product.product/1541/image_1024/%5BUBD%20160%20159%5D%20Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20Blinddeckel%20mit%20Kante%2C%20geschlossen%2C%20und%2015mm%20Vertiefung?unique=7ab44c0)
![[UBD 162 051] Unterflur-Bodendose UBD 160 aus Chromstahl inkl. Deckel, flach (SVZ), ohne Kante, 5mm Vertiefung und 1 Schnurauslass](/web/image/product.product/8637/image_1024/%5BUBD%20162%20051%5D%20Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20Deckel%2C%20flach%20%28SVZ%29%2C%20ohne%20Kante%2C%205mm%20Vertiefung%20und%201%20Schnurauslass?unique=bd10171)
![[UBD 162 052] Unterflur-Bodendose UBD 160 aus Chromstahl inkl. Deckel, flach (SVZ), ohne Kante, 5mm Vertiefung und 1 Bürstenauslass](/web/image/product.product/8590/image_1024/%5BUBD%20162%20052%5D%20Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20Deckel%2C%20flach%20%28SVZ%29%2C%20ohne%20Kante%2C%205mm%20Vertiefung%20und%201%20B%C3%BCrstenauslass?unique=9044c23)
![[UBD 162 161] Schwerlast-Unterflur-Bodendose UBD 160 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 4mm Verstärkungsplatte, 16mm Vertiefung und 1 Schnurauslass](/web/image/product.product/8543/image_1024/%5BUBD%20162%20161%5D%20Schwerlast-Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%204mm%20Verst%C3%A4rkungsplatte%2C%2016mm%20Vertiefung%20und%201%20Schnurauslass?unique=fe54633)
![[UBD 162 162] Schwerlast-Unterflur-Bodendose UBD 160 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 4mm Verstärkungsplatte, 16mm Vertiefung und 1 Bürstenauslass](/web/image/product.product/8594/image_1024/%5BUBD%20162%20162%5D%20Schwerlast-Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%204mm%20Verst%C3%A4rkungsplatte%2C%2016mm%20Vertiefung%20und%201%20B%C3%BCrstenauslass?unique=0b6080b)
![[UBD 162 163] Schwerlast-Unterflur-Bodendose UBD 160 aus Chromstahl inkl. belegtem Deckel, 4mm Verstärkungsplatte und 1 Bürstenauslass](/web/image/product.product/8776/image_1024/%5BUBD%20162%20163%5D%20Schwerlast-Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20belegtem%20Deckel%2C%204mm%20Verst%C3%A4rkungsplatte%20und%201%20B%C3%BCrstenauslass?unique=6f87882)
![[UBD 162 201] Unterflur-Bodendose UBD 160 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 20mm Vertiefung und 1 Schnurauslass](/web/image/product.product/6248/image_1024/%5BUBD%20162%20201%5D%20Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2020mm%20Vertiefung%20und%201%20Schnurauslass?unique=983cdf5)
![[UBD 162 202] Unterflur-Bodendose UBD 160 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 20mm Vertiefung und 1 Bürstenauslass](/web/image/product.product/6251/image_1024/%5BUBD%20162%20202%5D%20Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2020mm%20Vertiefung%20und%201%20B%C3%BCrstenauslass?unique=f6ef56a)
![[UBD 162 251] Unterflur-Bodendose UBD 160 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 25mm Vertiefung und 1 Schnurauslass](/web/image/product.product/6281/image_1024/%5BUBD%20162%20251%5D%20Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2025mm%20Vertiefung%20und%201%20Schnurauslass?unique=3d9f39c)
![[UBD 162 252] Unterflur-Bodendose UBD 160 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 25mm Vertiefung und 1 Bürstenauslass](/web/image/product.product/6285/image_1024/%5BUBD%20162%20252%5D%20Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2025mm%20Vertiefung%20und%201%20B%C3%BCrstenauslass?unique=91e5672)
![[UBD 162 301] Unterflur-Bodendose UBD 160 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 30mm Vertiefung und 1 Schnurauslass](/web/image/product.product/6379/image_1024/%5BUBD%20162%20301%5D%20Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2030mm%20Vertiefung%20und%201%20Schnurauslass?unique=6e31ec4)
![[UBD 162 302] Unterflur-Bodendose UBD 160 aus Chromstahl inkl. Deckel mit Kante, geschlossen, 30mm Vertiefung und 1 Bürstenauslass](/web/image/product.product/6443/image_1024/%5BUBD%20162%20302%5D%20Unterflur-Bodendose%20UBD%20160%20aus%20Chromstahl%20inkl.%20Deckel%20mit%20Kante%2C%20geschlossen%2C%2030mm%20Vertiefung%20und%201%20B%C3%BCrstenauslass?unique=0f95715)
Spezifikationen für Unterflur-Bodendose UBD 160 ohne Schutzkante inkl. belegtem Deckel aus 4mm SVZ mit Ausschnitt
| Anzahl FLF-Plätze | 4 |
| Einbautiefe (mm) | ab 103 / bis 198 |
| Farbe / Material | Chromstahl |
| Grösse der Dosen | 160 |
| Vertiefung im Deckel | Deckel ohne Vertiefung aus geschliffenem Chromstahl |
